Hydraulischer Hubkiel: Schäden erkennen, Ursachen verstehen, sicher sanieren
Hydraulische Hubkiele zählen zu den technisch komplexesten Systemen im Sportbootbereich. Verglichen mit klassischen Festkielen sind Konstruktion, Betrieb und Instandsetzung deutlich anspruchsvoller. Schäden entstehen häufig nicht als plötzlicher Ausfall, sondern entwickeln sich schleichend. Besonders problematisch wird es, wenn mehrere Faktoren gleichzeitig wirken. Ein aktueller Praxisfall aus der Sachverständigenarbeit veranschaulicht dies exemplarisch.
Ausgangssituation: Funktionsprobleme an einem Hubkielsystem
Bei der Begutachtung eines Fahrzeugs traten Funktionsprobleme am hydraulischen Hubkielsystem auf. Der Kiel ließ sich weder sicher halten noch regulär bewegen. Eine systematische Analyse ergab zwei miteinander verknüpfte Schadensursachen. Keine der beiden erklärte die Blockade für sich allein. Erst das Zusammenwirken ergab das vollständige Schadensbild.
Druckverlust durch defekten Dichtungsring
Im Hydraulikzylinder war ein Dichtungsring beschädigt. Das System konnte den erforderlichen Arbeitsdruck nicht mehr dauerhaft aufrechterhalten. Unter seinem Eigengewicht sackte der Kiel daraufhin langsam ab. Dieser Positionsverlust verlief über mehrere Millimeter und blieb zunächst unbemerkt. Kein plötzlicher Ausfall kündigte sich an, sondern ein schleichender Funktionsverlust. Solche Verläufe werden im laufenden Betrieb erfahrungsgemäß spät erkannt.
Korrosionsbedingte Aufweitung im oberen Kielbereich
Parallel dazu lag im oberen Kielbereich eine fortgeschrittene Korrosion vor. Dieser Bereich ist konstruktiv schwer zugänglich und daher anfällig für unbemerkte Veränderungen. Charakteristisch für diese Schadensform ist die korrosionsbedingte Volumenzunahme. Das sogenannte Aufblühen erzeugt erheblichen Druck auf angrenzende Strukturen. Geometrie und Passungstoleranzen im Kieldurchtritt veränderten sich dadurch spürbar. Die Korrosion wirkte damit nicht nur zerstörend, sondern aktiv verformend.
Das Zusammenspiel beider Schadensfaktoren
Erst die Kombination beider Faktoren führte zur mechanischen Blockade. Durch den Druckverlust sank der Kiel schleichend in eine ungünstige Position ab. Beim Versuch, den Kiel wieder hochzufahren, geriet der aufgeweitete Bereich in den Kieldurchtritt. Das System verkantete sich, und die Hydraulik konnte die entstandene Reibung nicht überwinden. Der Kiel war dauerhaft fehlpositioniert, zusätzliche strukturelle Belastungen entstanden durch die Verkantung. Eine isolierte Betrachtung hätte zu falschen Schlussfolgerungen geführt.

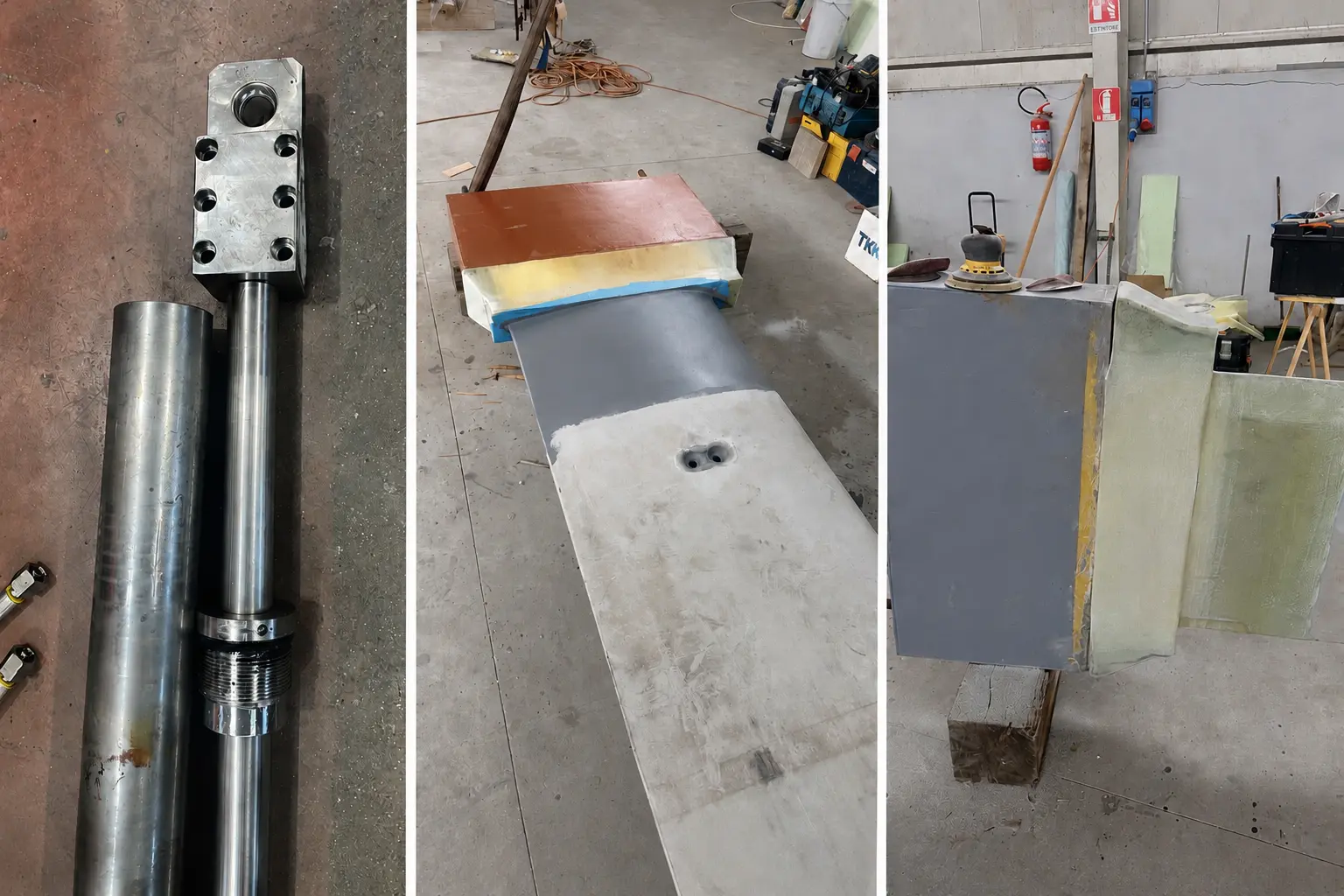

Anforderungen an eine fachgerechte Sanierung
Eine Sanierung, die nur Teile des Systems behebt, führt regelmäßig zu erneutem Ausfall. Erforderlich ist eine ganzheitliche Instandsetzung von Hydraulik, Mechanik und Struktur. Am Zylinder sind Dichtungen und Führungselemente vollständig zu prüfen und zu ersetzen. Korrodierte Bereiche im Kiel müssen freigelegt und fachgerecht entfernt werden. Danach sind Passung und Geometrie der Kielführung zu überprüfen. Abschließend ist eine Funktionsprüfung unter realistischen Lastbedingungen unerlässlich.
Typische Fehler in der Praxis
Vergleichbare Schäden werden in der Praxis häufig unzureichend behoben. Oft beschränkt sich die Maßnahme auf den Austausch der Dichtungen. Korrodierte Bereiche im oberen Kielbereich bleiben dabei unberücksichtigt. Auf eine Funktionsprüfung unter Last wird mitunter ganz verzichtet. Das System wird fälschlicherweise als rein hydraulisches Problem bewertet. Erneute Ausfälle sind unter diesen Umständen absehbar.
Fazit: Systemanalyse als Grundlage jeder Instandsetzung
Hydraulische Hubkielsysteme erfordern bei Schäden eine systematische, ganzheitliche Betrachtung. Der vorliegende Fall zeigt, wie erst das Zusammenwirken mehrerer Faktoren zur kritischen Situation führt. Weder der Hydraulikdefekt allein noch die Korrosion allein erklärt die Blockade vollständig. Wer ein Gutachten für das Boot in Auftrag gibt, sollte eine systemische Analyse einfordern. Ein Bootsgutachten durch einen qualifizierten Sachverständigen deckt solche komplexen Schadensbilder zuverlässig auf. Nur auf dieser Grundlage lässt sich eine dauerhaft sichere Instandsetzung planen.
Wer ein Gutachten zum Boot benötigt, findet beim VUSS qualifizierte Ansprechpartner. Sachverständige des Verbands bewerten Zustand, Wert und Sicherheit von Sportfahrzeugen aller Art. Auch technisch anspruchsvolle Systeme wie hydraulische Hubkiele gehören zum Untersuchungsbereich. Fragen Sie hier ihr Bootsgutachten unverbindlich an.
Abschließend danken wir Jens Burmeister für diesen fundierten Fachbeitrag. Als Mitglied des VUSS bringt er langjährige Praxiserfahrung in der Begutachtung komplexer Systeme ein. Sein Blick für hydraulische, mechanische und strukturelle Zusammenhänge ist dabei besonders wertvoll. Der Verband freut sich auf weitere Beiträge aus seiner Praxis.
